11년간의 경험을 바탕으로자동차 커넥터 씰업계에서는 매년 20명이 넘는 고객을 대상으로 실패 분석을 수행합니다. 구매담당자들이 가장 많이 묻는 질문은 '차량에 대량 장착한 후에도 계속 문제가 발생하는 이유는 무엇입니까?'입니다. 한편, 설계 엔지니어는 "실험실 표준을 충족하는 부품이 현장에 배포된 후 실패하는 이유는 무엇입니까?"라는 질문에 종종 당황합니다. 2024년 SAE International의 업계 조사 데이터(실링 실패의 32%가 부적절한 설계 적합성, 47%가 작동 조건 불일치, 21%가 조립 오류로 인해 발생함을 나타냄)를 바탕으로 구매자와 엔지니어 모두가 우려하는 세 가지 가장 일반적인 문제 범주를 정리했습니다. 각 카테고리에 대해 실제 사례 연구, 경험적 테스트 데이터 및 실행 가능한 솔루션을 제공합니다.
구매자에게 가장 큰 고민을 안겨주는 시나리오: 작년에 우리는 상용차 제조업체에 16핀 커넥터 씰을 공급했습니다. 제품은 모든 실험실 기반 IP67 침수 및 방진 테스트를 성공적으로 통과했지만, 고객은 차량 설치 6개월 후 "엔진룸 오염물질이 8번 핀 위치에 침투했습니다"라고 보고했습니다. 장치를 검색하고 검사한 결과 특정 핀 위치에서 밀봉 립의 압축률이 표준 요구 사항인 20%보다 훨씬 낮은 12%에 불과하다는 사실을 발견했습니다. 이러한 유형의 "단일 핀 고장"은 12개 이상의 핀이 포함된 다중 핀 커넥터 프로젝트에서 문제의 최대 32%를 차지하며 조달 시 대량 반품의 주요 원인이 됩니다.
엔지니어의 관점에서 본 핵심 병목 현상: 대부분의 설계는 "개별 구멍의 공차 ±0.01mm"에만 중점을 두고 "전체 압축 시 응력 분포가 고르지 않다"는 문제를 간과합니다. 16구 밀봉 부품에서 주변 구멍은 하우징 구조의 영향을 받습니다. 결과적으로 중앙 구멍보다 15~20% 적은 압축력을 경험하게 됩니다. 차량 작동 중에 발생하는 10~2000Hz 진동이 복합적으로 발생하면 단 3개월 만에 씰링 립에 느슨함과 틈이 발생하게 됩니다.
경험적 데이터에 의해 뒷받침됨：FEA(Finite Element Analysis)를 활용하여 16홀 씰의 압축 조건을 시뮬레이션했습니다. 주변 구멍의 평균 밀봉 압력은 0.3MPa인 반면 중앙 구멍은 0.4MPa에 도달하여 압력 차이가 25%를 초과했습니다. 이 압력차를 5% 이내로 제어하면 국부적인 고장 확률이 32%에서 4%로 감소합니다.
1. 설계 측면 응력 보상: FEA를 사용하여 "압축 + 진동" 결합 작동 조건을 시뮬레이션하고 주변 구멍 위치의 밀봉 립을 0.1mm 두껍게 했습니다. 동시에 해당 금형 구멍의 직경이 0.005mm 감소하여 성형 후 자연스럽게 균형 잡힌 응력 분포가 이루어졌습니다.

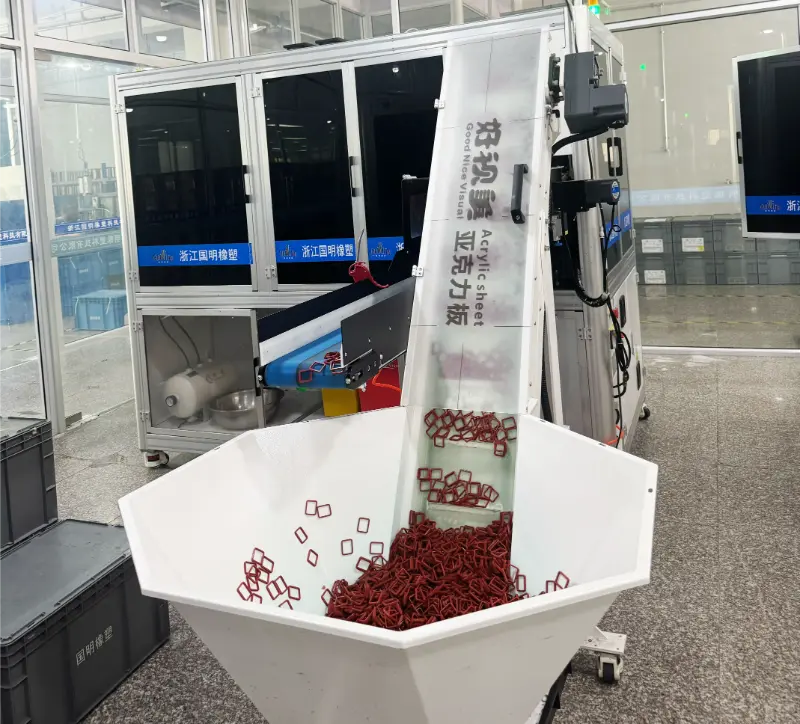

2. 배송 측에서는 "스트레스 테스트 보고서"를 제공합니다. 각 배치에 포함된 씰의 지정된 12개 지점에 대한 실제 스트레스 측정 데이터를 구매자에게 제공하여 압력 차이가 5% 이하로 유지되도록 합니다.
3. 조립 종료 "압축 한계 레드라인" 설정: 조립 설명서는 빨간색으로 강조 표시됩니다. "가장자리 구멍의 압축은 20% ± 2%에 도달해야 합니다." 이 목적을 위해 전용 필러 게이지가 제공됩니다. 조립이 완료되면 작업자는 실제 측정을 하고 결과를 기록해야 합니다.
설계 엔지니어의 가장 모순되는 요구 사항: 신에너지 차량 제조업체의 800V 고전압 커넥터 프로젝트의 경우 밀봉 부품은 160°C(배터리 팩의 최고 온도)를 견디고 10kV 아크 저항 테스트를 통과해야 했습니다. 그러나 기존 소재는 "catch-22" 딜레마에 직면했습니다. 내아크 저항성이 높은 실리콘은 최대 140°C의 온도만 견딜 수 있어 차량 설치 후 단 한 달 만에 경화되는 반면, 내열성 실리콘은 160°C에서 내아크 성능이 35% 감소하여 단 60초의 테스트 후에 절연 파괴가 발생했습니다. 이러한 "재료 비호환성" 문제로 인해 이 800V 프로젝트에서 초기 샘플의 47%가 거부되어 조달 주기가 심각하게 지연되었습니다.
핵심 논쟁점: 실리콘의 "내열성"과 "아크 저항성"은 반비례 관계에 있습니다. 내아크성 첨가제(예: 나노 알루미나)를 첨가하면 실록산 분자가 불안정해져서 내열성의 상한이 낮아집니다. 반대로, 고온 저항성 첨가제(예: 페닐실록산)를 추가하면 내아크성 구성 요소가 희석되어 절연 성능이 저하됩니다.
1. 맞춤형 화합물 제제：재료 제조사와 협력하여 흄드 실리카, 나노알루미나 1.5%, 페닐실록산 2%로 구성된 복합재료를 개발했습니다. 160°C에서 1,000시간 노화 테스트를 거친 후 이 소재는 8% 이하의 경도 변화율과 10kV에서 80초의 아크 저항 시간을 나타냈습니다. 이는 고객의 요구 사항인 60초를 훨씬 초과하는 수치입니다.
2. 계층적 구조 설계: 씰의 내부 층(고전압 핀과 접촉)은 내아크 저항성이 높은 실리콘을 사용하고, 외부 층(하우징과 접촉)은 고온 저항성 실리콘을 사용합니다. 이 접근 방식은 상충되는 성능 요구 사항을 해결할 뿐만 아니라 자재 비용도 15% 절감합니다.
3. 시스템 수준 공동 최적화: 구매자 및 엔지니어를 위한 권장 사항: 커넥터 하우징에 3개의 방열 핀을 추가하면 씰의 실제 작동 온도가 160°C에서 145°C로 감소하여 서비스 수명이 더욱 연장됩니다.
데이터 검증: 두 개의 신에너지 자동차 제조업체의 800V 프로젝트에 구현된 후 이 솔루션은 샘플 합격률을 53%에서 100%로 향상시켰으며 대량 설치 후 결함률은 0.03% 이하로 유지되었습니다.
구매자가 가장 쉽게 간과하는 손실：중국 북부의 한 승용차 제조업체는 "밀봉 부품의 균열 및 파손" 사례를 보고했습니다. 분해 및 점검 결과, 고장난 부품의 70%가 압축률이 30%를 초과하는 것으로 나타났습니다(기준치 20% 대비). 이 문제는 "실링 성능을 최적화"하기 위한 노력의 일환으로 조립 작업자가 드라이버를 사용하여 씰을 홈에 강제로 들어 올리는 작업에서 발생했습니다. 이로 인해 과도한 압축이 발생했을 뿐만 아니라 밀봉 립도 손상되었습니다. SAE의 2024년 조사에 따르면 밀봉 실패의 21%가 조립 오류로 인해 발생하는 것으로 나타났습니다. 이러한 문제는 회사가 조달한 "적격 제품"을 "폐품"으로 효과적으로 변환하는 동시에 생산 지연을 초래합니다.
| 오류 유형 | 발생 확률 | 직접적인 결과 | 수명에 미치는 영향 |
| 금속 도구로 밀봉 립이 긁혔습니다. | 42% | 진동에 따라 채널로 확장되는 잠재 누출입니다. | 수명이 3분의 1로 줄어들었습니다. |
| 압축 > 25% | 38% | 밀봉 립이 영구 변형되어 압축 영구 변형이 30%를 초과했습니다. | 3개월 이내에 만료됩니다. |
| 씰이 거꾸로 설치됨/뒤틀림 | 20% | IP 등급은 곧바로 0으로 떨어집니다. 물 침투는 실온에서 단 10분 동안 담근 후에 발생합니다. | 즉시 적용 |
1. 도구 표준화：고무 씰용 플라스틱 핀셋과 불소 고무 씰용 구리 가이드 슬리브를 포함한 전용 "전문 설치 도구 키트"를 구매자에게 제공하여 금속 도구가 씰링 립에 닿지 않도록 합니다.
2. 시각적 오류 교정: 커넥터 하우징의 표시에 해당하는 빨간색 "방향 표시"(예: "이쪽이 안쪽으로")가 씰에 인쇄되어 있습니다. 이 특정 씰 모델의 표준 압축 두께를 나타내는 "압축 측정 카드"가 배송물에 포함되어 있습니다(예: 원래 두께: 8 mm → 압축 두께: 6.4–6.8 mm).
3. 1시간 전문 교육：조립 작업자에게 도구, 방향, 압축을 확인하는 "3가지 확인 원칙"에 대한 교육을 실시한 후 올바른 절차를 실시간으로 시연합니다. 기준을 충족하지 못한 근로자는 실무 평가를 성공적으로 통과할 때까지 재교육을 받아야 합니다.
이 분야에서 오래 일할수록 더 명확해집니다. "보편적인" 씰 모델 같은 것은 없습니다. 특정 운영 환경, 즉 "시나리오"가 완전히 이해되지 않았기 때문에 많은 문제가 발생합니다. 구매할 때 "IP 등급"이나 "온도 저항 범위"와 같은 요소에만 초점을 맞추지 마십시오. 대신 엔지니어에게 다음 세 가지 질문을 물어보세요.
1. 차량의 커넥터는 어디에 설치되어 있나요? (엔진룸, 배터리 팩 또는 도어 등 작동 조건이 크게 다른 위치)
2. 조립은 자동화된 장비를 사용하여 수행됩니까, 아니면 수동으로 수행됩니까? (이것은 씰의 구조 설계에 영향을 미칩니다.)
3. 최종 고객의 승인 기준에 내재된 요구사항은 무엇입니까? (예: 저온 침수 후 IP67 테스트 수행)
-
