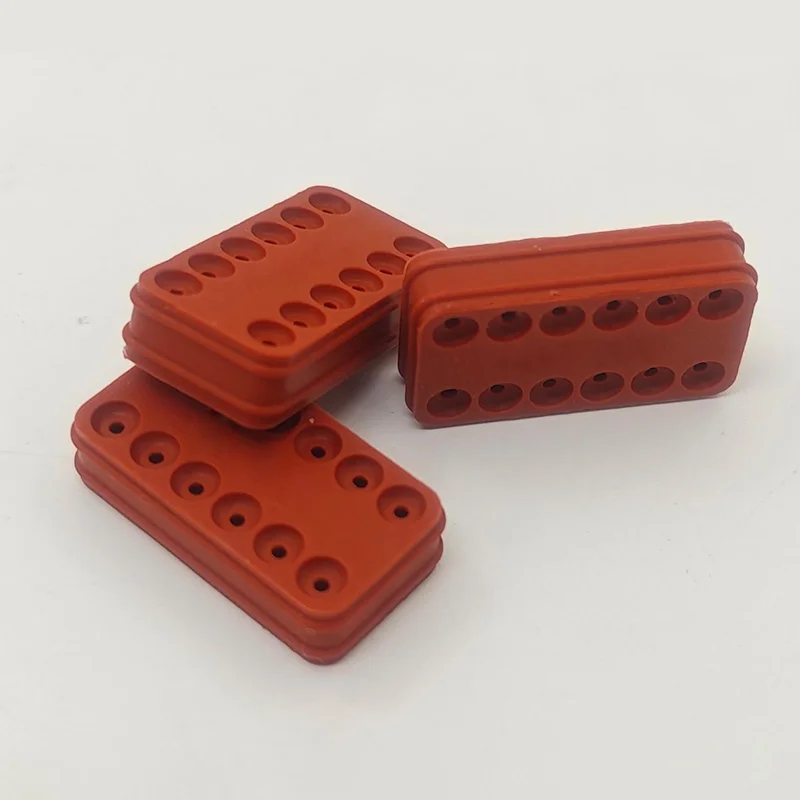

A 전기 커넥터용 12핀 와이어 씰다중 핀 전기 커넥터 시스템의 개별 와이어 진입점을 보호하도록 설계된 정밀 밀봉 부품입니다. 각 케이블 주위에 긴밀한 밀봉을 생성함으로써 물, 먼지, 기름, 화학 물질 및 기타 오염 물질이 민감한 단자에 도달할 위험을 줄이는 데 도움이 됩니다. 이 기사에서는 엔지니어와 구매자가 12핀 와이어 씰링 솔루션을 지정할 때 이해해야 하는 구조, 재료, 기능, 선택 기준, 설치 고려 사항, 일반적인 응용 프로그램 및 구매 요소에 대해 설명합니다.
목차
전기 커넥터용 12핀 와이어 씰이란 무엇입니까?
A 전기 커넥터용 12핀 와이어 씰12개의 개별 연결 위치를 포함하는 전기 커넥터용으로 설계된 밀봉 부품입니다. 주요 목적은 와이어가 커넥터 하우징으로 통과하는 영역을 밀봉하여 원치 않는 물질이 내부 터미널에 도달하는 것을 방지하는 것입니다.
커넥터 하우징 자체와 달리 와이어 씰은 일반적으로 상대적으로 작은 탄성 부품입니다. 성능은 치수 정확도, 재료 특성, 와이어 직경 호환성, 압축 및 커넥터 구멍의 형상에 따라 크게 달라집니다.
실제 응용 분야에서 씰은 커넥터 하우징, 단자, 전선, 잠금 장치 및 기타 씰링 요소와 함께 작동합니다. 따라서 완전한 밀봉 시스템은 고무 구성 요소만으로는 평가할 수 없습니다. 와이어 씰은 커넥터 설계 및 케이블 치수와 정확하게 일치해야 합니다.
다중 핀 전기 시스템의 경우 케이블 주변의 작은 구멍이 습기, 먼지, 기름 또는 기타 오염 물질의 진입 경로가 될 수 있으므로 각 전선 진입점을 밀봉하는 것이 특히 중요합니다. 시간이 지남에 따라 오염은 부식, 불안정한 전기 성능, 절연 문제 또는 조기 구성 요소 고장의 원인이 될 수 있습니다.
핵심 포인트:12핀 와이어 씰은 단순한 고무 링이 아닙니다. 이는 커넥터 하우징 및 와이어와 함께 작동하여 안정적인 환경 장벽을 생성해야 하는 정밀 밀봉 부품입니다.
12핀 와이어 씰은 어떻게 구성되어 있나요?
일반적인 12핀 커넥터 밀봉 솔루션에는 개별 전선 구멍에 해당하는 여러 밀봉 영역이 포함될 수 있습니다. 커넥터 설계에 따라 씰은 개별 와이어 씰, 다중 캐비티 씰링 부품 또는 기타 특수 구성으로 제조될 수 있습니다.
밀봉 영역은 일반적으로 엘라스토머와 주변 커넥터 구성 요소 사이의 간섭을 제어하여 결정됩니다. 와이어가 올바르게 삽입되면 밀봉 립 또는 밀봉 표면이 커넥터 캐비티 내부에 단단히 고정된 상태로 와이어 재킷 주위로 압축됩니다.
가장 중요한 구조적 요인은 일반적으로 다음과 같습니다.
- 내경:해당 와이어 또는 케이블 직경과 밀접하게 일치해야 합니다.
- 외부 직경:과도한 변형 없이 커넥터 구멍에 맞아야 합니다.
- 밀봉 입술:와이어 표면 주위에 제어된 접촉을 제공합니다.
- 보존 기능:조립하는 동안 씰의 올바른 위치를 유지하는 데 도움이 됩니다.
- 재료 두께:압축, 유연성 및 장기 밀봉 동작에 영향을 미칩니다.
- 전체 기하학:커넥터 하우징 및 터미널 구성과 일치해야 합니다.
작은 치수 편차도 밀봉 성능에 영향을 미칠 수 있으므로 생산 응용 분야에서는 정밀 성형과 일관된 품질 관리가 중요합니다.
12핀 와이어 씰의 기능은 무엇입니까?
주요 기능은 와이어 진입점 주변에 환경 장벽을 만드는 것입니다. 그러나 그 실용적인 가치는 단순한 방수 그 이상입니다.
| 기능 | 목적 | 일반적인 이점 |
|---|---|---|
| 수분 보호 | 철조망 구멍을 통해 물이 들어오는 것을 제한합니다. | 습기 관련 전기 문제 감소 |
| 먼지 보호 | 미립자 오염을 제한합니다. | 더욱 깨끗한 커넥터 구멍을 유지하는 데 도움이 됩니다. |
| 오염 저항성 | 선택된 환경 오염물질에 대한 장벽을 제공합니다. | 커넥터 내구성 향상 |
| 와이어 인터페이스 씰링 | 씰과 와이어 재킷 사이의 접촉을 유지합니다. | 일관된 환경 보호 지원 |
| 진동 지원 | 기계적 이동 중에 밀봉 접촉을 유지합니다. | 진동으로 인한 누출을 줄이는 데 도움이 됩니다. |
| 온도 저항 | 지정된 온도 범위 내에서 밀봉 특성을 유지합니다. | 까다로운 환경에서의 작동 지원 |
실제 보호 수준은 하우징 설계, 결합 조건, 전선 치수, 밀봉 재료, 조립 품질 및 테스트 요구 사항을 포함한 전체 커넥터 시스템에 따라 달라집니다. 따라서 씰은 의도된 커넥터 시스템과 별도로 지정되어서는 안 됩니다.
어떤 재료가 일반적으로 사용됩니까?
재료 선택은 와이어 씰을 개발하거나 구매할 때 가장 중요한 결정 중 하나입니다. 다양한 전기 환경으로 인해 씰링 부품이 온도, 습기, 오일, 화학 물질, 진동 및 기계적 응력의 다양한 조합에 노출됩니다.
| 재료 유형 | 일반적인 특성 | 잠재적인 응용 |
|---|---|---|
| 실리콘고무 | 유연하고 우수한 온도 성능으로 다양한 전기 밀봉 용도에 적합 | 자동차, 센서, 전기 커넥터 |
| EPDM | 좋은 풍화 및 환경 저항 | 실외 및 자동차 애플리케이션 |
| NBR | 특정 오일 및 석유 기반 물질에 대한 내성이 필요한 경우에 유용합니다. | 산업 및 자동차 환경 |
| FKM | 까다로운 환경을 위한 높은 내화학성 및 내열성 | 전문 자동차 및 산업 시스템 |
실리콘 고무는 유연성이 있어 온도 변화에 따라 밀봉 접촉을 유지하면서 와이어 재킷 주위에 적합하기 때문에 전기 커넥터 밀봉용으로 자주 고려됩니다. 그러나 단순히 가장 일반적으로 사용되는 옵션을 선택하기보다는 항상 실제 사용 환경에 따라 올바른 재료를 선택해야 합니다.
재료 선택 팁:고무 화합물을 확인하기 전에 온도, 화학물질 노출, 압축 거동, 와이어 재킷 호환성, 예상 사용 수명 및 환경 조건을 함께 평가하십시오.
하나를 선택할 때 무엇을 고려해야 합니까?
12핀 와이어 씰을 선택하려면 커넥터 위치 수를 일치시키는 것 이상이 필요합니다. 구매자와 엔지니어는 생산 주문을 하기 전에 전체 치수 및 환경 요구 사항을 확인해야 합니다.
-
와이어 직경
전선 절연체의 실제 외경을 확인하십시오. 상당히 다른 직경을 위해 설계된 씰은 압축이 충분하지 않거나 조립력이 과도할 수 있습니다. -
커넥터 캐비티 치수
씰의 외부 형상은 커넥터 구멍과 정확하게 일치해야 합니다. -
고무 소재
온도, 습도, 화학 물질, 오일, UV 노출 및 기타 환경 요인에 따라 화합물을 선택하십시오. -
경도
고무 경도는 삽입력, 압축, 유연성 및 밀봉 접촉에 영향을 미칩니다. -
온도 범위
재료 승인 전에 예상되는 최소 및 최대 작동 온도를 정의해야 합니다. -
환경 보호 요구 사항
전체 커넥터 어셈블리에 필요한 환경 보호 수준을 결정합니다. -
조립과정
수동 삽입, 자동화된 하니스 조립, 단자 압착 및 커넥터 결합으로 인해 씰에 대한 요구 사항이 달라질 수 있습니다. -
생산량
대량 프로젝트에서는 전용 툴링과 최적화된 성형 공정이 정당화될 수 있지만, 소량 응용 분야에서는 다른 개발 전략이 필요할 수 있습니다.
12핀 와이어 씰은 어디에 사용됩니까?
12핀 밀봉 구성은 환경 보호를 유지하면서 여러 전기 회로가 커넥터를 통과해야 하는 모든 곳에 사용할 수 있습니다.
- 자동차 배선 하니스:엔진실, 차체 전자 장치, 조명 시스템, 센서, 제어 모듈 및 기타 차량 전기 시스템.
- 전기 자동차:선택된 저전압 전기 인터페이스, 센서, 제어 시스템 및 보조 전기 장비.
- 산업용 장비:기계, 자동화 시스템, 제어 캐비닛, 센서, 모터 및 모바일 장비.
- 농업 기계:진흙, 비, 먼지, 진동 및 온도 변화에 노출된 장비.
- 건설기계:까다로운 실외 환경에서 내구성 있는 전기 연결이 필요한 중장비.
- 실외 전기 시스템:비, 먼지, 습기 및 변화하는 환경 조건에 노출된 장비.
- 전문 전자 장비:환경 밀봉 기능을 갖춘 소형 다중 회로 배선이 필요한 애플리케이션.
정확한 적용에 따라 필요한 재료, 치수, 밀봉 구조 및 검증 방법이 결정됩니다. 보호된 실내 제어 시스템에 적합한 구성 요소는 노출된 엔진실이나 견고한 실외 기계에는 적합하지 않을 수 있습니다.
와이어 씰은 어떻게 설치해야 합니까?
고품질 씰이라도 손상되거나 위치가 잘못되거나 부적합한 와이어와 연결되면 효율성이 상실될 수 있으므로 올바른 설치가 필수적입니다.
- 씰을 검사하십시오.절단, 균열, 변형, 플래시, 오염 또는 기타 눈에 보이는 결함이 있는지 확인하십시오.
- 와이어 호환성 확인:와이어 직경이 지정된 밀봉 범위와 일치하는지 확인하십시오.
- 와이어 준비:와이어 재킷이 깨끗하고 손상되지 않았는지 확인하십시오.
- 씰을 올바르게 배치하십시오.씰링 구성요소의 방향이 커넥터 설계에 따라 지정되었는지 확인하십시오.
- 터미널을 조심스럽게 삽입하십시오.단자를 삽입하는 동안 밀봉 립이 찢어지거나 굴리지 않도록 하십시오.
- 터미널 유지 확인:터미널이 올바른 위치와 잠금 장치에 도달했는지 확인하십시오.
- 최종 어셈블리를 검사합니다.테스트하기 전에 씰 위치와 커넥터 결합 상태를 확인하십시오.
자동화된 생산의 경우 씰의 삽입 장비, 툴링, 조립 속도 및 윤활 요구 사항과의 호환성도 평가해야 합니다. 과도한 삽입력은 씰이나 와이어를 손상시킬 수 있으며, 압축이 충분하지 않으면 환경 보호가 저하될 수 있습니다.
씰을 잘못 선택하면 어떤 문제가 발생할 수 있나요?
많은 커넥터 씰링 문제는 씰링 시스템 자체의 개념보다는 씰과 실제 애플리케이션 간의 불일치로 인해 발생합니다.
| 잠재적인 문제 | 가능한 원인 | 권장 예방 |
|---|---|---|
| 물 또는 습기 유입 | 잘못된 치수 또는 불충분한 압축 | 와이어 및 캐비티 치수 확인 |
| 씰이 찢어짐 | 과도한 삽입력 또는 날카로운 모서리 | 어셈블리 툴링 및 부품 형상 검토 |
| 와이어 이동 | 유지력이 좋지 않거나 밀봉 구조가 부적합함 | 커넥터 및 씰 호환성 확인 |
| 경화 또는 균열 | 작동 환경에 적합하지 않은 재료 | 호환되는 고무 화합물을 선택하세요 |
| 과도한 조립력 | 잘못된 씰 크기 또는 과도한 간섭 | 치수 및 경도 최적화 |
| 조기 씰 변형 | 장기간 압축 또는 온도 노출 | 압축 동작 및 서비스 조건 평가 |
이러한 문제는 구매 결정이 가격이나 외관만이 아닌 완전한 기술 사양을 기반으로 해야 하는 이유를 보여줍니다.
맞춤형 제조를 통해 커넥터 밀봉이 어떻게 향상됩니까?
커넥터와 와이어 치수가 이미 확립된 설계와 일치하는 경우 표준 밀봉 구성요소가 실용적입니다. 그러나 많은 OEM 및 산업 프로젝트에는 특수한 커넥터 구멍, 특이한 와이어 직경, 제한된 설치 공간 또는 까다로운 환경 조건으로 인해 맞춤형 형상이 필요합니다.
맞춤형 제조를 통해 씰링 프로파일, 치수, 재료, 경도, 색상 및 생산 공정을 고객의 응용 분야에 맞게 개발할 수 있습니다.
예를 들어, 맞춤형 12핀 와이어 씰 프로젝트에는 다음이 필요할 수 있습니다.
- 다양한 와이어 사양에 맞게 내부 직경을 맞춤화
- 독점 커넥터 하우징을 위한 특수 외부 형상
- 다양한 씰링 립 디자인
- 특정 고무 경도
- 회로 식별을 위한 맞춤형 색상
- 온도 또는 화학물질 노출에 따른 재료 선택
- 도면, 샘플 또는 3D 데이터를 기반으로 개발된 툴링
- 대량 생산을 위한 일관된 치수 제어
절강국명고무기술유한회사전기 커넥터 응용 분야에 맞게 맞춤형 고무 밀봉 구성 요소를 소싱할 때 고려할 수 있습니다. OEM 프로젝트의 경우 개발 초기에 완전한 기술 정보를 제공하면 불필요한 샘플링 주기를 줄이고 커넥터 설계자, 씰 제조업체 및 조립 팀 간의 의사소통을 개선하는 데 도움이 될 수 있습니다.
구매자는 와이어 씰 제조업체에 무엇을 문의해야 합니까?
공급업체를 선택하기 전에 구매팀은 명확한 기술 체크리스트를 수립해야 합니다. 이는 올바르게 보이는 구성 요소가 부적합한 응용 프로그램에서 사용되는 것을 방지하는 데 도움이 됩니다.
✓ 어떤 고무 재질을 사용할 수 있나요?
✓ 씰이 수용할 수 있는 와이어 직경 범위는 무엇입니까?
✓ 공급업체가 도면이나 샘플에 따라 제품을 생산할 수 있습니까?
✓ 공급업체가 맞춤형 툴링을 개발할 수 있습니까?
✓ 어떤 치수 공차를 유지할 수 있나요?
✓ 재료는 어떤 온도와 환경 조건에 맞게 설계되었습니까?
✓ 양산 전 제작 샘플을 제공할 수 있나요?
✓ 어떤 품질 검사 절차가 있나요?
✓ 공급업체가 대량 OEM 생산을 지원할 수 있나요?
✓ 공급업체가 일관된 배치 간 품질을 제공할 수 있습니까?
산업 및 자동차 프로그램의 경우 구매자는 생산 일관성, 추적성, 기술 커뮤니케이션, 툴링 관리, 포장, 배송 기능 및 장기적인 공급 안정성도 고려해야 합니다.
신뢰할 수 있는 공급업체 관계는 첫 번째 샘플 이상으로 확장되어야 합니다. 장기적인 커넥터 성능은 안정적인 재료 특성, 치수 정확도 및 여러 배치에 대한 생산 제어를 유지하는 데 달려 있습니다.
자주 묻는 질문
전기 커넥터용 12핀 와이어 씰의 주요 목적은 무엇입니까?
주요 목적은 12위치 전기 커넥터의 전선 진입점을 밀봉하고 물, 먼지 및 기타 환경 오염 물질이 커넥터 시스템에 침투하는 것을 줄이는 것입니다.
12핀 와이어 씰에 실리콘 고무가 적합합니까?
실리콘 고무는 유연성과 온도 성능으로 인해 많은 전기 커넥터 밀봉 응용 분야에 적합할 수 있습니다. 그러나 최종 재료 선택은 실제 온도, 화학적, 기계적 및 환경적 요구 사항을 기반으로 해야 합니다.
12핀 와이어 씰을 사용하면 커넥터 전체가 방수 처리됩니까?
그 자체로는 아닙니다. 환경 보호는 하우징, 단자, 와이어 씰, 결합 표면, 플러그, 잠금 기능 및 조립 품질을 포함한 전체 커넥터 조립에 따라 달라집니다.
12핀 와이어 씰을 맞춤 제작할 수 있나요?
예. 제조업체 및 응용 분야에 따라 치수, 밀봉 프로파일, 재료, 경도, 색상 및 기타 특성을 엔지니어링 요구 사항에 따라 맞춤 설정할 수 있습니다.
올바른 와이어 씰 크기를 어떻게 선택합니까?
실제 와이어 외부 직경과 커넥터 캐비티 치수부터 시작합니다. 씰은 과도한 삽입력을 생성하거나 와이어 재킷을 손상시키지 않고 적절한 압축을 제공해야 합니다.
와이어 씰을 자동차 애플리케이션에 사용할 수 있습니까?
예. 와이어 씰은 밀봉된 자동차 커넥터 및 배선 하니스 시스템의 일부로 널리 사용됩니다. 적절한 소재와 디자인은 차량 위치와 환경 조건에 따라 달라집니다.
고무 경도가 왜 중요합니까?
경도는 유연성, 압축, 삽입력, 밀봉 접촉 및 장기 변형 거동에 영향을 미칩니다. 적절한 경도는 커넥터 설계 및 와이어 치수와 함께 결정되어야 합니다.
맞춤형 와이어 씰 견적을 위해 어떤 정보를 제공해야 합니까?
유용한 정보에는 도면, 샘플, 커넥터 캐비티 치수, 와이어 직경, 재료 요구사항, 작동 온도, 환경 조건, 예상 수량, 애플리케이션 및 필수 테스트 또는 품질 사양이 포함됩니다.
최종 고려 사항
A 전기 커넥터용 12핀 와이어 씰다중 회로 전기 연결의 신뢰성에 중요한 역할을 하는 작은 구성 요소입니다. 그 효과는 재료, 형상, 와이어 크기, 커넥터 구멍, 압축, 조립 프로세스 및 환경 조건 간의 상호 작용에 따라 달라집니다.
엔지니어링 팀의 경우 가장 중요한 단계는 씰링 재료와 치수를 선택하기 전에 전체 작동 환경을 정의하는 것입니다. 구매팀의 경우 단가와 함께 공급업체 역량, 제조 일관성, 맞춤화 지원, 품질 관리를 고려해야 합니다.
표준 구성 요소가 요구 사항을 충족할 수 없는 경우 OEM이 설계한 와이어 씰을 사용하면 커넥터 시스템에 더욱 정확한 맞춤을 제공할 수 있습니다. 엔지니어링 도면, 샘플 또는 치수 사양을 바탕으로 직접 작업하면 제조업체가 최종 애플리케이션에 더 잘 맞는 씰링 솔루션을 개발하는 데 도움이 될 수도 있습니다.
맞춤형 12핀 와이어 씰 솔루션이 필요하십니까?
프로젝트에 전기 커넥터용 맞춤형 12핀 와이어 씰, 전문적인 재료 선택, 정밀 치수 또는 OEM 고무 씰링 부품이 필요한 경우,절강국명고무기술유한회사사양 검토 및 샘플 개발부터 생산까지 귀하의 프로젝트를 지원해 드립니다.
문의하기도면, 샘플, 와이어 사양, 커넥터 치수, 애플리케이션 요구 사항 및 예상 주문 수량을 바탕으로 프로젝트에 적합한 와이어 씰링 솔루션을 논의하십시오.
